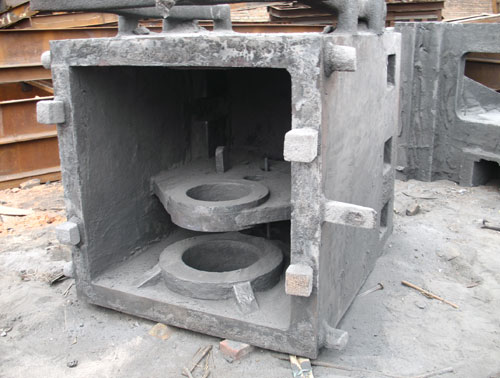

旋压机箱体铸件
![](/templates/ys20141216/gb2312/images/1127dianhua.jpg)
旋压机箱体铸件除合理选用材料和各种成形工艺外,热处理工艺往往是 的。钢铁是机械工业中应用 广的材料,钢铁显微组织复杂,可以通过热处理予以控制,所以钢铁的热处理是金属热处理的主要内容。另外,铝、铜、镁、钛等及其合金也都可以通过热处理改变其力学、物理和化学性能,以获得不同的使用性能。
箱体铸件以机床主轴箱的精度要求 高。以某车床主轴箱,箱体铸件的技术要求主要可归纳如下:
1、主要平面的形状精度和表面粗糙度,箱体铸件的主要平面是装配基准,并且往往是加工时的定位基准,所以,应有较高的平面度和较小的表面粗糙度值,否则,直接影响箱体铸件加工时的定位精度,影响箱体与机座总装时的接触刚度和相互位置精度。一般箱体铸件主要平面的平面度在0.1~0.03mm,表面粗糙度Ra2.5~0.63μm,各主要平面对装配基准面垂直度为0.1/300。
2、孔的尺寸精度、几何形状精度和表面粗糙度,箱体铸件上的轴承支承孔本身的尺寸精度、形状精度和表面粗糙度都要求较高,否则,将影响轴承与箱体孔的配合精度,使轴的回转精度下降,也易使传动件(如齿轮)产生振动和噪声。一般机床主轴箱的主轴支承孔的尺寸精度为IT6,圆度、圆柱度公差不超过孔径公差的一半,表面粗糙度值为Ra0.63~0.32μm。其余支承孔尺寸精度为IT7~IT6,表面粗糙度值为Ra2.5~0.63μm。
3、主要孔和平面相互位置精度,同一轴线的孔应有的同轴度要求,各支承孔之间也应有的孔距尺寸精度及平行度要求,否则,不仅装配有困难,而且使轴的运转情况恶化,温度升高,轴承磨损加剧,齿轮啮合精度下降,引起振动和噪声,影响齿轮寿命。支承孔之间的孔距公差为0.12~0.05mm,平行度公差应小于孔距公差,一般在全长取0.1~0.04mm。同一轴线上孔的同轴度公差一般为0.04~0.01mm。支承孔与主要平面的平行度公差为0.1~0.05mm。主要平面间及主要平面对支承孔之间垂直度公差为0.1~0.04mm。
我公司生产销售各种铸件产品,包括旋压机箱体铸件、床身铸件等,产品,,欢迎选购!
