机床铸件退火处理温度及步骤介绍

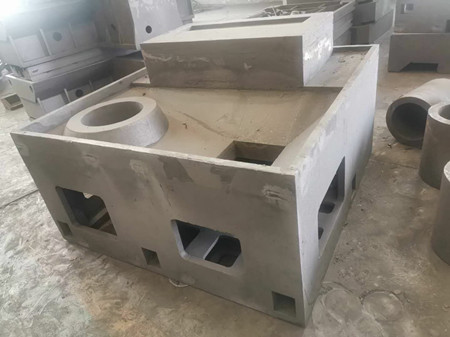

     泊头市辉宏机械铸造厂生产各种机床的机床结构铸件，模具采用一次性消失模具，消失模具有加工余量小、外观光洁度高和尺寸修改灵活等特点。辉宏机械铸造采用树脂砂铸造工艺，的了铸件的加工面质量以及多面加工的质量要求。的内应力松弛，这种方法叫自然时效，机床铸件可以采用以上两种方法来铸件内部的内应力。由于机床铸件壁厚不均匀，在加热，冷却及相变过程中，会产生效应力和组织应力。另外大型零件在机加工之后其内部也易残存应力，所有这些内应力都。辉宏机械去除铸件应力退火通常的加热温度为500～550℃保温时间为2～8h，然后炉冷（灰口铁)或空冷（球铁)。采用这种工艺可 铸件内应力的90～，但铸铁组织不发生变化。若温度超过550℃或保温时间过长，反而会引起石墨化，使铸件强度和硬度降低。铸件冷却时，表层及薄截面处，往往产生白口。白口组织硬而脆、加工性能差、易剥落。因此采用退火（或正火）的方法白口组织。退火工艺为：加热到550～950℃保温2～5h，随后炉冷到500～550℃再出炉空冷。在高温保温期间 ，游离渗碳体和共晶渗二次渗碳体和共析渗碳体也分解，发生石墨化过程。由于渗碳体提高机床床身铸件的机械性能。有时正火也是球铁表面淬火在组织上的准备、正 火分高温正火和低温正火。高温正火温度一般不超过950～980℃，低温正火一般加热到共折温度区间820～860℃。正火之后一般还需进行回火处理，以正火时产生的内应力，以达到铸件白口的高温石漠化退火。
