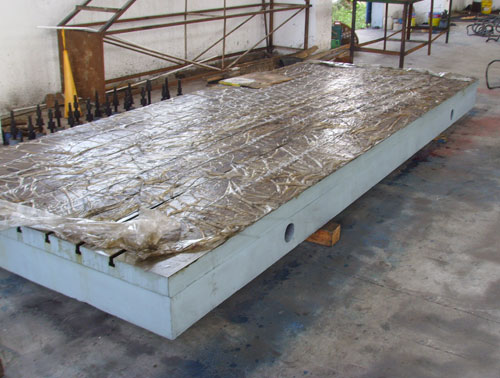

大型T型槽平台

大型T型槽平台

大型T型槽平台的详细信息:

使用大型T型槽平台的注意事项:

大型T型槽平台的在生产过程中,会产生一部分理论重量的偏差,要注意的是铸铁平板的偏差是不是影响的铸铁平板使用。一般铸铁平板的设计应该考虑到铸造误差和机械加工的误差,铸铁平板的重量误差一般不得超过10%,超过10%时,我们要对铸铁平板的质量做进一步的鉴定才可以确定此铸铁平板是否可以投入使用。

大型T型槽平台的生产过程中会出现一些产品缺陷,只要采用正确的方法可以进行工艺弥补,铸铁平板工作面的缺陷是不可以忽视的重要部位,铸铁平板主要的缺陷包括:气孔、沙孔、夹沙、缩松等。所以对铸铁平板的缺陷做时要严格按工艺要求处理。

大型T型槽平台按GB/T 22095-2008标准制造,产品制成筋板式和箱体式,工作面有长方形、正方形或圆形。

大型T型槽平台是用于工件检测或划线的平面基准量具。T型槽平板装配平台安装就调至水平板、负荷均匀分布于各支点上。环境温度(20±5)℃。使用时应避免振动。

T型槽平板规格:

规格(长×宽)

精度等级

0级

1级

2级

3级

平面度公差

200×200

5

10

20.5



200×300

5.5

11

22



300×300

5.5

11

22



300×400

6

12

24



400×400

6.5

12.5

25



400×500

6.5

13

26

66

400×600

7

14

27.5

70

500×500

6.8

14

28

68

500×600

7

14.2

28.5

71

500×800

8

15.5

31

78

600×800

8

16

32

80

600×900

8.3

16.5

33

83

1000×750

9

18

36

90

1000×1000



20

40

97

1000×1200



20.5

41

103

1000×1500



22

45

112

1000×2000



26

52

130

1500×2000



28

56

140

1500×3000





70

174

2000×3000





74

184

2000×4000





88

219
