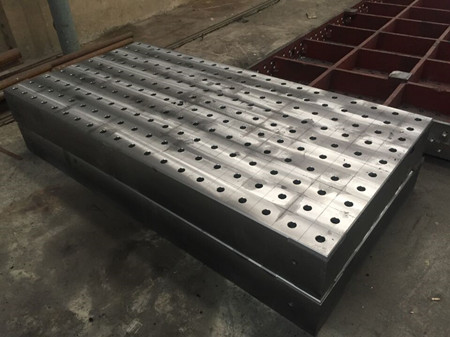

多孔三维柔性焊接平台

 三维柔性焊接平台产品特点：互换性强、稳定性高、精度、；适用于小批量多品种多规格的工件焊接和产品的装配；用于焊接、机械加工和检测工件。例如：钢结构、各种车辆车身制造、自行车摩托车制造、工程机械、框架和箱体、压力容器、机器人焊接、钣金加工、金属家具、设备装配、工业管道（法兰）、检测系统、电器机械（高压开关、变压器、电力控制等）。

技术参数：28系列工装平台孔距为100mm,16系列工装平台孔距为50mm，平台上均刻有相应的网格线，根据客户要求，在平台的两直角边上面可以刻画毫米标度尺；

1.通用2D、3D工装平台(Φ16、Φ28孔系):

1) 工装平台的平面度:≤0.15mm/1000mm, 3D平台平面与侧面的垂直度:≤0.1mm/1000mm

2) 工装平台材质：钢件（低合金钢Q345）,进行整体阶梯式热处理，内应力

3) 孔距位置公差±0.05mm以内

4) Φ16系列孔距为50mm，Φ28系列孔距为100mm

2. 工装夹具的主要辅件:

1) U型方箱、L型方箱：

材质：Q345，平面度≤0.1mm/1000mm,垂直度≤0.1/200mm、平行度≤0.10/200mm

2) 支撑角铁：

材质：Q345或HT300，平面度≤0.1mm/m2,垂直度≤0.15/200mm、平行度≤0.10/200mm

3) 定位件：材质：Q345，平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm

4) 角度器：材质：Q345，可根据刻度定位0至225度的任意角度，角度调节到0.5度

5) 锁紧件：材质：Q345，锁紧力≥1.2T，调质处理HRC32～35°；钢珠淬火处理HRC58～62°

6) 压紧件：材质：Q345，调质处理
