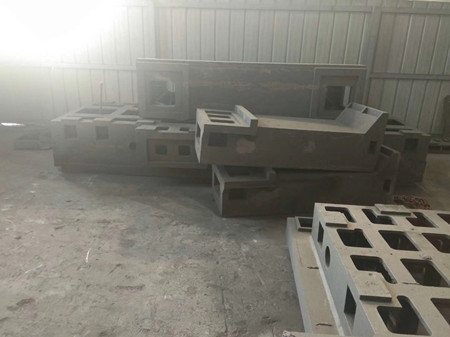

大型机床铸件

     消失模大型机床铸件铸造在生产灰铸铁件时， 因其高温铁液及充型凝固特性，在结晶过程中结晶核心少、铁液过冷度大，较易出现过冷石墨。因此在消失模铸造生产灰铸铁件尤其是薄壁件时，采取如改变化学成分、孕育等措施来增强石墨核心、增强石墨形核能力，使石墨在较低的过冷度下便可形核生长， 以过冷石墨的形成。

    消失模铸造高温铁液对灰铸铁石墨形态的影响消失模铸造浇注过程中，铁液要熔化泡沫模样才能进入型腔，模样熔化要吸收的热量，为了泡沫模样能气化，不使铁液充型能力降低，浇注过程平稳进行，消失模铸造的浇注温度要高出传统铸造 30~50℃，生产中灰铸铁的过热温度为1520℃以上，浇注温度为1460℃左右。高温对铁液结晶核心具有显著影响。
