您好，欢迎登陆泊头市辉宏机械制造有限公司网站，我们专业生产机床铸件，铸铁T型槽平台等产品，虔诚期待您的来电或来厂洽谈！
电话：0317-8259968传真：0317-8086616
销售联系人：18333767779(李女士)
15720412968(张女士)
网址：http://www.bthhjx.com
地址：河北省泊头市工业开发区
机床床身铸件缺陷产生及预防
作者：bthhjx1 发布时间：2021-05-05
内容摘要：泊头市辉宏机械铸造厂生产各种机床的 机床铸件 ，模具采用一次性消失模具，消失模具有加工余量小、外观光洁度高和尺寸修改灵活等特点。辉宏机械铸造采用树脂砂铸造工艺，

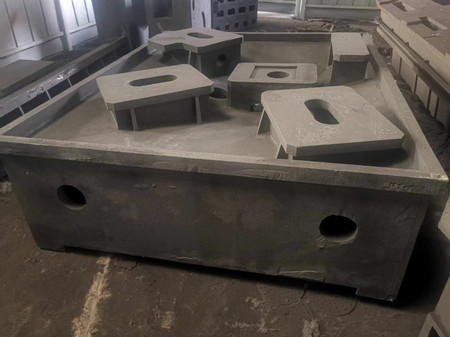

泊头市辉宏机械铸造厂生产各种机床的机床铸件，模具采用一次性消失模具，消失模具有加工余量小、外观光洁度高和尺寸修改灵活等特点。辉宏机械铸造采用树脂砂铸造工艺，的了铸件的加工面质量以及多面加工的质量要求。的内应力松弛，这种方法叫自然时效，机床铸件可以采用以上两种方法来铸件内部的内应力。
冷裂：裂纹处，较干净或略带暗红色轻微的氧化表面，用外观检查，透光法，磁力探伤，打压试验，煤油渗透等方法发现。
产生原因：1、铁液化学成分不合要求，使固体收缩值较大。2、铁液中磷含量过高，啬了脆性，从而降低铸铁的抗拉强度（因为冷裂产生在铸件冷却以后，主要的铸件厚薄交界的应力集中处，由于热应力而产生）。
防止方法：1、控制合理的化学成分，尽量使铁液中硫含量低。2、一般铁液中WP控制在0.15%以下。
渣眼：在铸件外部或内部的孔穴中有熔渣，用外观检查，机械加工或磁力探伤可以发现。
产生原因：1、铁液中熔渣多或铁液包中的渣未除净，浇注时，多未注意挡渣。2、浇注时，由于断流而带入的熔渣。
防止方法：1、适当提高铁液温度，并在铁液包内加入少量干砂，以利聚渣撇除。用苏打去硫时，应加石灰（或草灰）聚渣，以免硫重新转入铁液。2、预先除净铁液包中的残渣。3、浇注时注意挡渣，并不发生断流。
铁豆：气孔中有小铁珠，用铸件断面检查，机械加工可以发现。
产生原因：由于铁液浇注温度过低，当铁液飞溅后产生的铁豆，不能再被铁液熔化，结果与外入气体一块包入铸件中，或者此铁豆由于表面被氧化，并与铁液中的碳作用生产的CO与铁豆一块包入铸件中。
防止方法：1、适宜的浇注温度。2浇注时，不可断流。
我主要生产大、中型HT250、HT300（单件20吨/件以下）高牌号灰铁铸件、球墨铸件。铸造毛坯有大型机床床身铸件、立柱、横梁、工作台、底座、机床拖板、非标机床铸件、异型铸铁件、数控机床结构铸件、数控龙门镗铣床结构铸件、龙门加工中心结构铸件、落地镗床结构铸件、立式车床结构铸件、磨床结构铸件、特种机床结构铸件、数控专机铸件、平衡机底座、铸铁底座、电机试验平台、测功机试验平台、检验平台、划线平台、装配平台、T型槽平台、焊接平台等相关机床方面的所有铸件产品。
